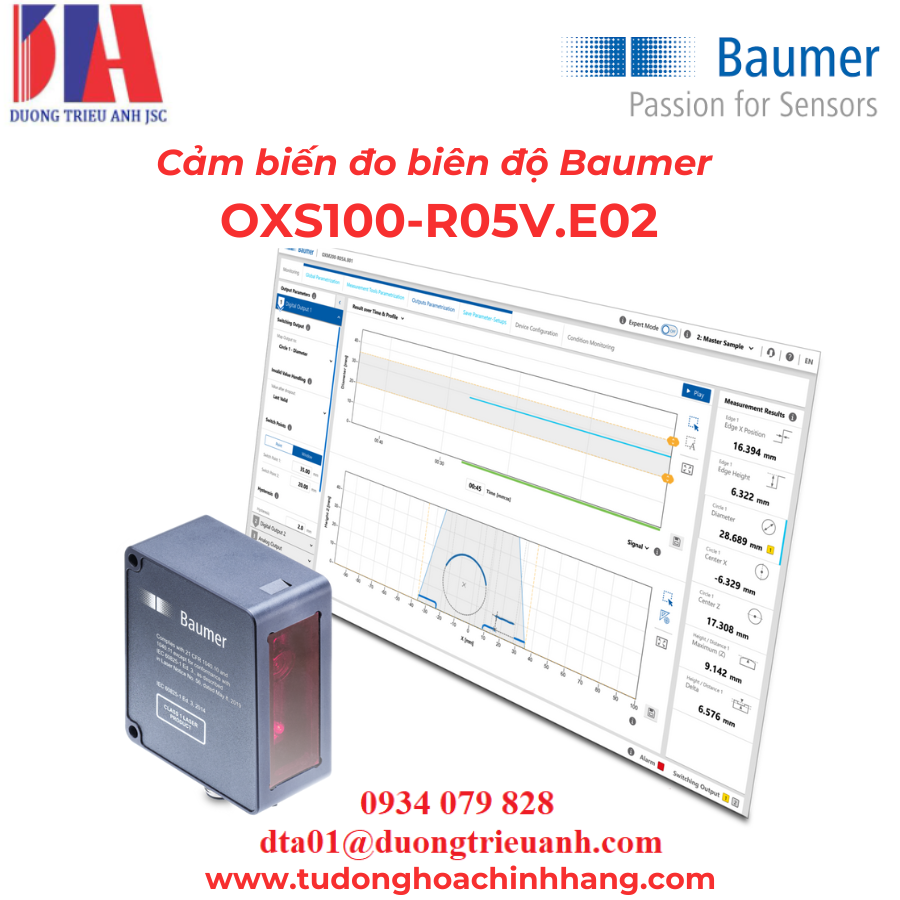

Cảm biến đo biên độ Baumer OXS100-R05V.E02

Tổng quan sản phẩm

Cảm biến đo biên độ Baumer OXS100-R05V.E02 là một thiết bị đo biên dạng tiên tiến, được thiết kế để phát hiện cạnh, đo độ rộng/khoảng cách, đo biên độ cường độ cạnh và xác định vị trí. Thiết bị hỗ trợ ROI tracking (theo dõi vùng quan tâm) và kết hợp các giá trị đo, giúp mở rộng ứng dụng trong nhiều ngành công nghiệp khác nhau.

Với giao diện web server tích hợp, người dùng có thể dễ dàng cấu hình và giám sát cảm biến từ xa mà không cần phần mềm bổ sung. Sản phẩm hỗ trợ Modbus RTU và IO-Link, cho phép kết nối linh hoạt với hệ thống điều khiển công nghiệp.

Thông số kỹ thuật:

Chế độ đo màu

• Loại đo :
  • Phát hiện cạnh, đo độ rộng/khoảng cách
  • Đo biên độ cường độ cạnh
  • Xác định vị trí X/Z
  • Đo vùng diện tích
• Dải đo (MR) : 50 mm
• Khoảng cách làm việc (Sdc – Sde) : 100 – 150 mm
• Khoảng cách tham chiếu : 125 mm
• Trường quan sát (@Sdc – Sde) : 48 – 72 mm
• Độ phân giải trục X (@Sdc – Sde) : 80 – 120 µm
• Số biên dạng đo mỗi giây : 200 – 500 Hz
• Số biên dạng : 575 pixel
• Độ phân giải trục Z (@Sdc – Sde) : 16 – 30 µm
• Độ lặp lại xọc Z : 8 µm
• Độ tuyến tính trục Z : ± 0,2% MR
• Trôi nhiệt : ± 0,08% Sde/K

Nguồn sáng & Laser

• Loại laser : Class 1
• Bước sóng laser : 660 nm (đỏ)
• Công suất tối đa của laser : 2,4 mW
• Hình dạng sáng (@ khoảng cách tham chiếu 125mm) :
  • Dài 80 mm (trục X)
  • Rộng 200 µm (trục Z)

Giao diện & Kết nối

• Phần mềm giao diện : Web server tích hợp, cấu hình trực tiếp qua trình duyệt
• Giao tiếp :
  • RS485
  • 2 ngõ ra chuyển mạch (Push-Pull)
  • Ngõ ra analog
• Giao thức truyền thông :
  • Modbus-RTU
  • Liên kết IO
• Tín hiệu ngõ ra analog :
  • 4-20mA, 2-10mA, 0-10V, 0-5V
• Cấp điện áp : 18 – 30 VDC
• Công suất tiêu thụ : 2.4W (100 mA @ 24VDC)
• Cổng kết nối :
  • M12, 12 chân, mã A, male
  • USB-C cho cấu hình qua PC

Cơ sở dữ liệu & môi trường thông số

• Vỏ ngoài : Hợp kim đúc (Kẽm đúc khuôn)
• Mặt kính bảo vệ : PMMA (Nhựa acrylic chống trầy)
• Kích thước (W x H x D) : 36 mm × 80 mm × 70 mm
• Trọng lượng : 450 g
• Nhiệt độ hoạt động : 0°C đến +45°C
• Kho lưu trữ nhiệt độ : -10°C đến +60°C
• Độ ẩm môi trường : 20 – 85%
• Khả năng chống rung : IEC 60068-2-6 (10 – 55 Hz, 1 mm pp, kiểm tra 30 phút mỗi trục)
• Khả năng chống sốc : IEC 60068-2-27 (30g/11ms, 6 lần mỗi trục & hướng)
• Môi trường ánh sáng chống nhiễu : < 25 kLux
• Cấp độ bảo vệ : IP65
• Chứng nhận : CE, UL

Ưu điểm nổi bật

• Cảm biến hồ sơ thông minh dễ sử dụng với các công cụ Edge
• Cài đặt trước cho các cạnh mở và các bước
• Theo dõi ROI và kết hợp các giá trị đo lường
• Trực quan hóa và tham số hóa với máy chủ web tích hợp
• Thiết kế hộp nhỏ gọn
• Modbus RTU và IO Link tích hợp
