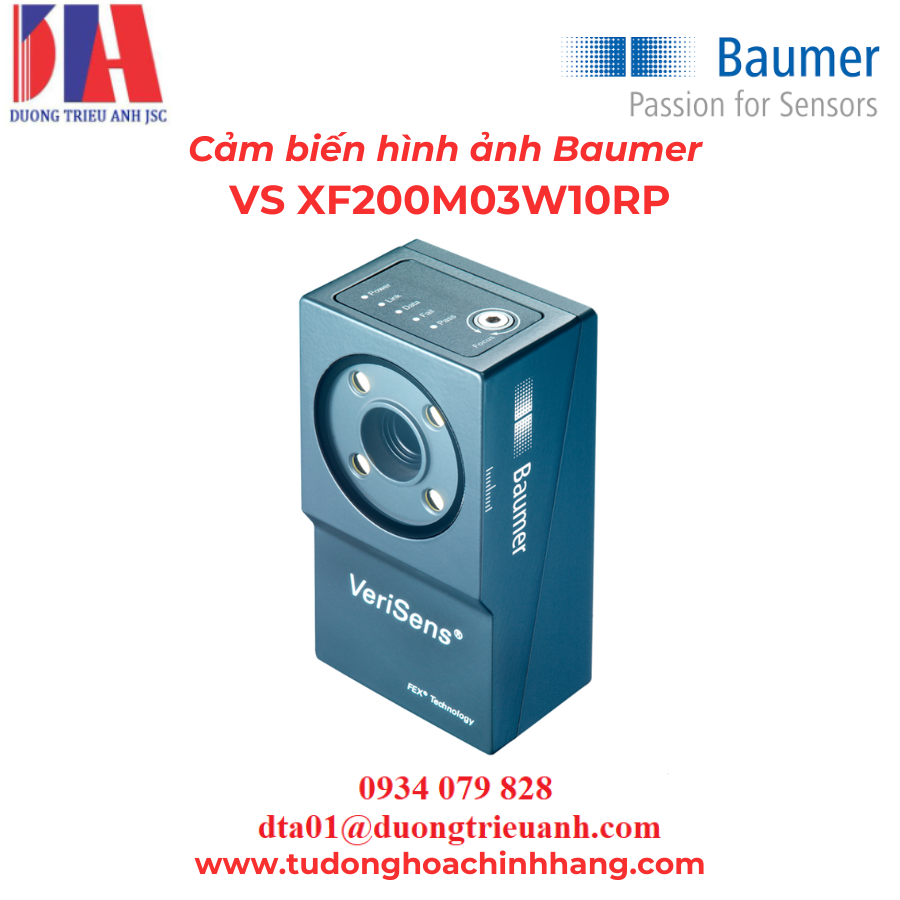

Cảm biến hình ảnh Baumer VS XF200M03W10RP

Tổng quan sản phẩm

Cảm biến hình ảnh Baumer VS XF200M03W10RP là một cảm biến thị giác thông minh, cung cấp khả năng nhận diện, kiểm tra hình dạng, đo kích thước, nhận dạng ký tự và đọc mã vạch/mã ma trận trong các ứng dụng công nghiệp.

Thiết bị sử dụng bộ xử lý hình ảnh Baumer FEX® 4.0, hỗ trợ xử lý nhanh với độ chính xác cao. Với khả năng lưu trữ lên đến 255 jobs, thiết bị phù hợp với nhiều quy trình sản xuất khác nhau.

Cảm biến hỗ trợ giao diện web tích hợp, cho phép cấu hình và giám sát từ xa mà không cần phần mềm bổ sung. Ngoài ra, nó cũng hỗ trợ giao tiếp TCP/UDP (Ethernet) và RS485, giúp dễ dàng tích hợp vào hệ thống điều khiển công nghiệp.

Thông số kỹ thuật:

Đặc tính chung

• Bộ xử lý hình ảnh: Baumer FEX® 4.0
• Độ phân giải: 752 × 480 px
• Loại cảm biến hình ảnh: 1/3″ CMOS, đơn sắc (monochrome)
• Hệ thống chiếu sáng: Tích hợp LED trắng
• Nhóm nguy cơ LED: Cấp 1 (Low Risk, EN 62471:2008)
• Chế độ kiểm tra tốc độ cao: Tối đa 50 kiểm tra/giây
• Chế độ kiểm tra nhanh (độ phân giải giới hạn): Tối đa 100 lần kiểm tra/giây
• Khoảng cách vật thể tối thiểu: 50 mm
• Số lượng công việc (Jobs) lưu trữ: Tối đa 255 jobs
• Số lượng đặc điểm kiểm tra trên mỗi job: Tối đa 32
• Bộ nhớ hình ảnh lỗi: 32 hình ảnh
• Ống kính: Tiêu cự 10 mm

Giao diện & Kết nối

• Kết nối mạng: Ethernet (10BASE-T / 100BASE-TX)
• Giao thức truyền thông:
  • TCP/UDP (Ethernet)
  • RS485
• Giao diện hiển thị: Web server tích hợp
• Bộ nhớ Flash: 256 Mbit (S29GL256P10FFI010)

Thông số điện

• Điện áp hoạt động: 18 – 30 VDC
• Công suất tiêu thụ tối đa: 5W (Imax = 1A @ 24VDC)
• Ngõ vào số (Digital Inputs):
  • 5 ngõ vào (8 – 30V)
  • Hỗ trợ trigger, chọn job, teach-in ngoài, encoder (CH-A, CH-B, 500 kHz)
• Ngõ ra số (Digital Outputs):
  • 3 ngõ ra (PNP, bảo vệ ngắn mạch)
  • Báo Pass/Fail, Flash Sync, Alarm, Camera Ready, Output Enable

Thông số cơ học & môi trường

• Kích thước (W × H × D): 53 mm × 99.5 mm × 38 mm
• Trọng lượng: ≤ 250 g
• Vật liệu:
  • Vỏ nhôm (Aluminum)
  • Mặt kính bảo vệ PMMA
• Nhiệt độ hoạt động: +5°C đến +60°C
• Nhiệt độ lưu trữ: -20°C đến +70°C
• Độ ẩm môi trường: 0 – 90% (không ngưng tụ)
• Chống rung: IEC 60068-2-6 / IEC 60068-2-64
• Chống sốc: EN 60068-2-27
• Cấp bảo vệ: IP67
• Chứng nhận: CE, RoHS

Hỗ trợ mã vạch & OCR

• Mã vạch (1D):
  • Code 2/5 Industrial, Interleaved, Codabar, Code 39, Code 93, Code 128
  • PharmaCode, EAN 8/13, UPC-A, UPC-E, GS1 DataBar, GS1 128
• Mã ma trận (2D):
  • DataMatrix (ECC 200), GS1-DataMatrix, QR-Code, PDF417
• Nhận dạng ký tự (OCR):
  • Hỗ trợ nhiều font chữ (khuyến nghị: Sans-serif, proportional)
  • Dot Matrix, ký tự A-Z, a-z, 0-9, + – . : / ( )

Các chức năng kiểm tra hình ảnh

• Xác định vị trí đối tượng:
  • Dựa trên đường viền, cạnh, hình tròn, dòng chữ
• Đo lường hình học:
  • Khoảng cách, góc, số lượng cạnh, vị trí điểm, đặc tính cạnh
• So sánh đặc điểm:
  • Đếm điểm đường viền, so sánh đường viền, độ sáng, độ tương phản, kích thước vùng, đếm số vùng, so sánh mẫu

Ưu điểm nổi bật

• Nhận diện hình ảnh nhanh & chính xác: Hỗ trợ 50 – 100 kiểm tra/giây với bộ xử lý Baumer FEX® 4.0
• Giao diện web server thông minh: Cấu hình và giám sát trực tiếp qua trình duyệt mà không cần phần mềm bổ sung
• Hỗ trợ đa dạng mã vạch và OCR: Nhận diện mã 1D, 2D, ký tự quang học (OCR), phù hợp với truy xuất nguồn gốc sản phẩm
• Độ bền cao & chống chịu tốt: Thiết kế IP67, vỏ nhôm chắc chắn, chống rung và sốc mạnh
• Linh hoạt trong ứng dụng: Hỗ trợ 255 jobs và 32 đặc điểm kiểm tra/job, phù hợp với nhiều quy trình sản xuất
