Cảm biến lực Baumer DLM20-BU-201-CP3-M4 – Force Sensor chính xác cao cho hệ thống công nghiệp

Giới thiệu cảm biến lực DLM20-BU-201-CP3-M4

Baumer là một trong những nhà sản xuất thiết bị đo lường và cảm biến công nghiệp hàng đầu thế giới. Trong danh mục sản phẩm của hãng, dòng DLM20 được thiết kế chuyên dụng cho các ứng dụng đo lực chính xác trong hệ thống tự động hóa.

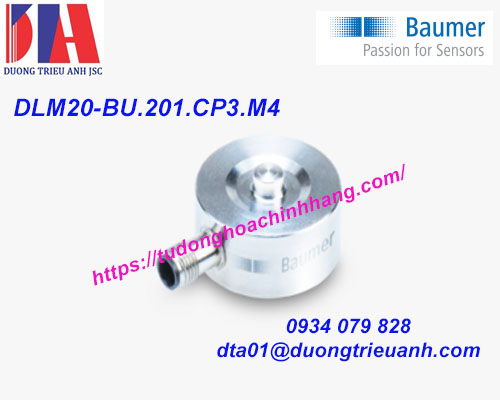

Model DLM20-BU-201-CP3-M4 là cảm biến lực dạng button (button load cell) có thiết kế nhỏ gọn, chuyên dùng để đo lực nén (compression force) trong nhiều hệ thống máy móc công nghiệp. Thiết bị có phạm vi đo 0 – 200 N, độ tuyến tính cao và độ lặp lại tốt, giúp đảm bảo độ chính xác cho các phép đo lực trong dây chuyền sản xuất.

Nhờ kích thước nhỏ gọn, thân cảm biến bằng thép không gỉ và cấp bảo vệ IP67, DLM20-BU-201-CP3-M4 phù hợp sử dụng trong môi trường công nghiệp khắc nghiệt như:

• máy lắp ráp tự động

• robot công nghiệp

• máy ép và máy test lực

• hệ thống kiểm tra chất lượng

Đặc điểm nổi bật của cảm biến lực Baumer DLM20-BU-201-CP3-M4

Thiết kế nhỏ gọn cho không gian lắp đặt hạn chế

Cảm biến lực DLM20 được thiết kế với kích thước rất nhỏ:

• đường kính: khoảng Ø19 mm

• chiều cao: khoảng 11 mm

Nhờ thiết kế nhỏ gọn này, cảm biến có thể lắp đặt trong các vị trí hạn chế không gian như:

• đầu kẹp robot

• cơ cấu ép nhỏ

• hệ thống đo lực trong máy tự động

Thiết kế dạng button load cell giúp truyền lực trực tiếp lên bề mặt cảm biến, đảm bảo độ chính xác của phép đo.

Độ chính xác cao

Cảm biến DLM20-BU-201-CP3-M4 được thiết kế để đáp ứng các ứng dụng đo lực yêu cầu độ chính xác cao.

Các thông số đặc trưng:

• Độ phi tuyến (Non-linearity): < 0.2%

• Độ lặp lại (Repeatability): < 0.1%

Nhờ các thông số này, cảm biến đảm bảo độ ổn định và độ tin cậy cao trong quá trình đo lực.

Khả năng chịu tải và độ bền cao

Thiết bị được thiết kế với khả năng chịu quá tải và tuổi thọ cao.

Một số thông số quan trọng:

• quá tải cho phép: 150% tải định mức

• tải phá hủy: 200% tải định mức

• độ bền mỏi: >10 triệu chu kỳ

Những thông số này cho phép cảm biến hoạt động ổn định trong các hệ thống sản xuất liên tục.

Thân cảm biến bằng thép không gỉ

Thân cảm biến được chế tạo từ thép không gỉ 1.4542, mang lại nhiều ưu điểm:

• chống ăn mòn

• độ bền cơ học cao

• phù hợp môi trường công nghiệp

Ngoài ra, cảm biến có thiết kế hàn kín hoàn toàn (fully welded design) giúp tăng độ bền và độ ổn định khi hoạt động lâu dài.

Chuẩn bảo vệ IP67

Cảm biến đạt chuẩn bảo vệ IP67, cho phép thiết bị hoạt động tốt trong môi trường:

• bụi bẩn

• độ ẩm cao

• môi trường công nghiệp khắc nghiệt

Nhờ vậy, DLM20-BU-201-CP3-M4 phù hợp với nhiều ứng dụng tự động hóa hiện đại.

Cấu tạo của cảm biến lực DLM20

Cảm biến lực Baumer DLM20 có cấu tạo gồm các thành phần chính:

Thân cảm biến

Được chế tạo từ thép không gỉ, giúp đảm bảo độ bền cơ học và chống ăn mòn.

Phần cảm biến strain gauge

Bên trong cảm biến là các strain gauge dùng để đo biến dạng khi có lực tác động.

Mạch cầu Wheatstone

Strain gauge được bố trí theo mạch cầu để chuyển đổi biến dạng cơ học thành tín hiệu điện.

Đầu nối M5 4-pin

Đầu nối chuẩn công nghiệp giúp kết nối nhanh với bộ khuếch đại tín hiệu hoặc PLC.

Ứng dụng của cảm biến lực Baumer DLM20

Cảm biến lực DLM20-BU-201-CP3-M4 được sử dụng trong nhiều lĩnh vực công nghiệp.

Máy lắp ráp tự động

Cảm biến giúp kiểm soát lực trong các quá trình:

• ép chi tiết

• lắp ráp linh kiện

• kiểm tra lực siết

Robot công nghiệp

Trong robot, cảm biến lực được dùng để:

• kiểm soát lực kẹp

• đảm bảo an toàn khi thao tác

• tăng độ chính xác cho quá trình lắp ráp.

Hệ thống kiểm tra lực

Cảm biến được dùng trong:

• máy test lực

• thiết bị kiểm tra chất lượng

• máy đo lực ép sản phẩm.

Máy đóng gói

Trong các dây chuyền đóng gói, cảm biến lực giúp:

• kiểm soát lực ép

• đảm bảo chất lượng đóng gói

• giảm lỗi sản phẩm.

Ưu điểm của cảm biến lực Baumer DLM20

So với nhiều loại load cell khác, cảm biến Baumer có nhiều ưu điểm:

Kích thước nhỏ gọn

Phù hợp với không gian lắp đặt hạn chế.

Độ chính xác cao

Độ phi tuyến thấp và độ lặp lại tốt.

Độ bền cao

Thiết kế hàn kín và vật liệu thép không gỉ.

Dễ tích hợp

Kết nối M5 tiêu chuẩn cho hệ thống công nghiệp.
